Model RPD-70B – Cảm biến mép vải không tiếp xúc

Nguyên lý hoạt động:

1.     Loại phản xạ (Reflection type):

• • Cảm biến phát ra tia hồng ngoại (infrared rays) hướng vào mép vải.
• • Tia này sẽ phản xạ lại từ bề mặt vải và được cảm biến thu về để xác định mép vải.

2.     Cảm biến hình ảnh (Image sensor):

• • Sử dụng cảm biến ảnh tích hợp với mạch điện tử đơn giản và nhỏ gọn.
• • Độ lệch của mép vải khỏi vị trí trung tâm sẽ được chuyển thành tín hiệu điện áp đầu ra (thường là ±10VDC giống như model PFD-40). ⸻ Ưu điểm so với PFD-40 (loại tiếp xúc):

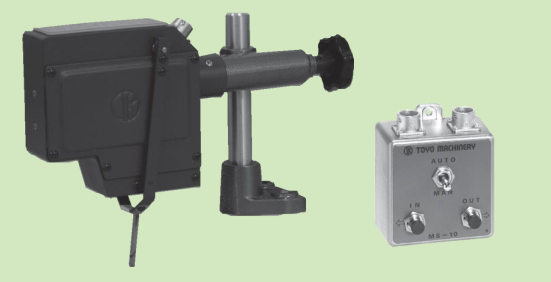

Model RFD-70B là phiên bản cải tiến từ model RPD-70B, với tính năng mới được bổ sung là thanh dò (feeler-bar).

Mô tả:

• • Về cơ bản, RFD-70B tương tự RPD-70B.
• • Điểm khác biệt: có thêm thanh dò (feeler-bar) giúp mở rộng khả năng sử dụng với cả hai loại cảm biến:
• • Loại phản xạ ánh sáng (reflection)
• • Loại tiếp xúc bằng thanh dò (feeler-bar)

Tính năng:

1.     Dùng như cảm biến phản xạ (non-touch):

• Khi thanh dò được gạt lên trên, cảm biến hoạt động không tiếp xúc bằng cách phản xạ tia hồng ngoại từ bề mặt vải.

2.     Dùng như cảm biến thanh dò:

• Khi cảm biến cần đo các loại vải không phản xạ ánh sáng (ví dụ: màu tối, xốp, hay quá bóng), thanh dò sẽ tiếp xúc trực tiếp với vải để xác định mép.

Kết luận: Model RFD-70B rất linh hoạt, thích hợp cho các loại vải đa dạng, kể cả loại khó phát hiện bằng ánh sáng phản xạ. Nếu bạn đang vận hành nhiều loại vải với đặc tính khác nhau, đây là lựa chọn phù hợp hơn so với RPD-70B.
