✅ 1. Con lăn xoắn đung đưa (Swing Spiral Roll) là gì?

Cấu tạo & nguyên lý hoạt động:

• Con lăn có dạng xoắn ốc, với các đường rãnh xoắn quanh thân lăn.

• “Đung đưa” nghĩa là con lăn có thể dao động qua lại theo phương ngang nhờ hệ thống điều khiển.

• Khi vải đi qua con lăn, chuyển động xoắn và dao động giúp trải đều vải, duỗi mép vải, và loại bỏ nếp gấp nhẹ.

Chức năng chính:

• Trải phẳng vải bị gấp, lệch hoặc co rúm.

• Cân chỉnh mép vải để chuẩn bị cho các bước xử lý tiếp theo như: nhuộm, in, cán nhiệt, sấy,…

• Hạn chế sai lệch mép vải khi cuộn hoặc đưa vào máy xử lý tiếp theo.

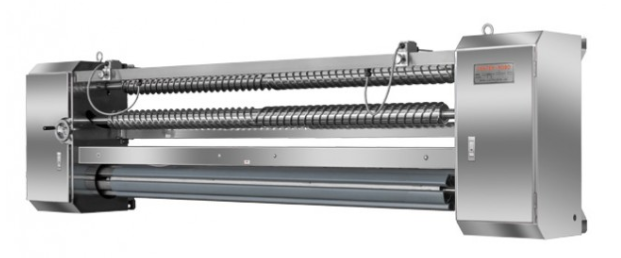

✅2. Ứng dụng của CR-RB-A 2 trong sản xuất vải

Máy thuộc dòng CENTER-ROBO, có chức năng canh chỉnh biên vải và trải đều trước các công đoạn như:

Công đoạn Vai trò của CR-RB-A 2

Cán nhiệt Trải phẳng vải, giúp nhiệt tác động đồng đều

In vải . Cân mép vải để hình in không bị lệch

Nhuộm vải . Giữ đều khổ vải để màu nhuộm đồng nhất

Cuộn vải, xếp vải Tránh gấp mép, lệch biên khi cuộn

✅ Ưu điểm nổi bật của CR-RB-A 2

• Hoạt động ổn định, hiệu suất cao cho hầu hết các loại vải.

• Tự động điều chỉnh vị trí để giữ cho vải đi qua luôn thẳng.

• Phù hợp với vải dệt trơn, vải mỏng, khăn, vải co giãn nhẹ.

• Dễ tích hợp vào dây chuyền có hệ thống điều khiển trung tâm.

Thông số kỹ thuật chi tiết

Trục căng vải (Expansion Roll): Trục xoắn (2 cái)

Trục điều chỉnh biên (Correction Roll)

Trục hướng dẫn đặc biệt Cảm biến (Detectors) Cảm biến canh biên (theo tỷ lệ tự động)

Khả năng điều khiển căng vải (Expansion Control): Có thể điều khiển được

Chất liệu (Material Quality): SUS430 (thép không gỉ)

Tốc độ vải tối đa (Max. Fabric Speed) :Tối đa 150 mét/phút

Độ chính xác điều chỉnh (Correction Accuracy) ±10 mm

Khoảng điều chỉnh tối đa (Correction Volume, Max): Xấp xỉ 200 mm

Tùy chọn truyền động trục điều chỉnh (Correction Roll Drive – Tùy chọn) Dẫn động bằng mô-tơ DC:– Chiều rộng vải 1500mm – 2600mm: dùng mô-tơ DC 0.2kW– Chiều rộng ≥ 2700mm: dùng mô-tơ khác phù hợp

Trục dài (Long Roll) Chiều dài trục từ 2700mm đến 4000mm(Trục hướng dẫn đặc biệt, 5 thanh áp lực – “BAR”)

Ứng dụng (Application) Sử dụng trước máy định hình nhiệt (Heat Setter), máy ép vải (Mangle)…Yêu cầu có hệ thống điều khiển căng vải

Chi tiết vui lòng xem Catalouge nhé
