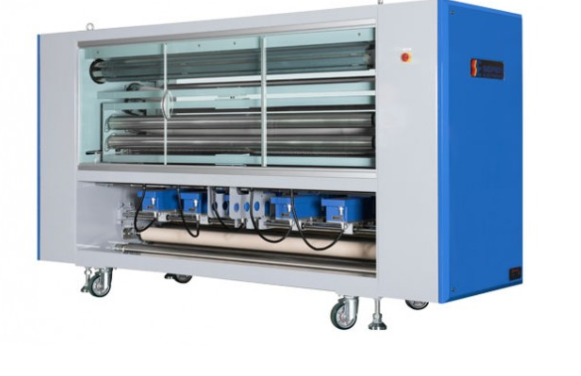

Máy điều chỉnh mật độ vải DM-ZEII - xuất sứ Nhật Bản. Được tích hợp nhiều loại cảm biến hàng đầu Thế giới.



Cảm biến IW-type

– Cảm biến phát hiện sợi ngang bị lệch)

• Cảm biến mới phát triển loại V-type giúp:

• Nâng cao hiệu suất phát hiện biến dạng.

• Hỗ trợ nhiều loại vải: dệt thoi, dệt kim, voan, kính sợi, v.v.

• Phạm vi mật độ sợi phát hiện: 20–250 sợi/inch (rất linh hoạt).

• Cho phép hiển thị hình ảnh biến dạng sợi ngang trên màn hình để dễ theo dõi.



1. Cảm biến IW-type (Weft Detection Sensor)



 Nguyên lý hoạt động:

• Sử dụng cảm biến quang học (optical sensor) quét bề mặt vải.

• Phân tích các đường sợi ngang (weft yarns) để phát hiện:

• Biến dạng (méo, lệch)

• Không thẳng hàng

• Mất trật tự sợi

• Kết nối với màn hình hiển thị cho phép xem trực tiếp ảnh méo sợi.



✅ Ưu điểm:

• Phát hiện chính xác sai lệch nhỏ (đến 20–250 sợi/inch).

• Tương thích với nhiều loại vải (woven, knit, glass cloth…).

• Dễ tích hợp vào các máy như Densimatic, Centering Roll, Dimenster.



❌ Nhược điểm:

• Không áp dụng cho vải không có sợi ngang (ren, in…).

• Nhạy với bụi, ánh sáng chói (nên cần bảo dưỡng định kỳ).



2. GARACON – Phát hiện biến dạng hoa văn bằng xử lý ảnh



 Nguyên lý hoạt động:

• Dùng camera và thuật toán xử lý hình ảnh để phân tích hoa văn, đường nét in trên vải.

• So sánh với mẫu chuẩn, từ đó phát hiện biến dạng như:

• Méo hình

• Lệch vị trí in

• Biến dạng do kéo vải quá mức



✅ Ưu điểm:

• Không phụ thuộc vào sợi ngang – lý tưởng cho vải ren, in hoa văn, dệt kim không đều.

• Hiển thị trực quan trên màn hình.

• Có thể gắn thêm vào máy chính



❌ Nhược điểm:

• Chi phí cao hơn vì phải xử lý hình ảnh.

• Phức tạp hơn trong cài đặt ban đầu.





Nguyên lý hoạt động chính:



Sensor (V-type, IW-type) Dò tìm độ cong và độ lệch của sợi ngang trong vải với độ phân giải cao (0.05°)



Spiral Unit Đơn vị giãn vải, giúp làm phẳng các nếp nhăn hoặc cuộn mép vải



Skew Roll (2+2/4 trục) Chỉnh góc lệch sợi ngang tự động dựa vào dữ liệu từ cảm biến Tension Control (Load-cell + Feed Roll) Điều chỉnh lực kéo vải, giúp vải di chuyển ổn định và đồng đều



Servo motor + Touch Panel Điều khiển chính xác tốc độ và góc xoay, giúp máy phản ứng nhanh và ổn định hơn







Thông số kỹ thuật



Mật độ vải có thể xử lý 20–250 sợi/inch (1〜450 sợi/inch)



Góc phát hiện lệch tối đa ±53°



Tốc độ vận hành 5–150 m/phút (có thể chọn tốc độ phù hợp)



Kiểm soát Vi xử lý + màn hình cảm ứng



Nguồn điện AC200V, 3.6KVA hoặc AC380V



Nhiệt độ vận hành 0–45°C



Nguồn điện: AC200 (220V), 3pha, 6KVA



Kích thước màn hình: W380 x H350 x D100 (mm)
